超微細3Dプリント
世界一最小の
受託造形サービス
受託造形サービス
世界最高精度の3D光造形技術を用いて
マイクロレンズ、回析光学素子、マイクロニードル、MEMS 等の試作専門の受託サービスです。
QUALITY
金型不要・切削不要で試作1ヶから対応いたします。
FREEDOM
1回あたりの造形費用、¥50,000～造形いたします。
SHORT TERM
3週間で納期対応。3Dデータが無い場合でも作成対応可能です。（※別途費用発生）
ACHIEVEMENTS
光学顕微鏡、電子顕微鏡で形状確認が可能です。（※寸法測定は別途費用発生）
ACHIEVEMENTS
乾式メッキ(金、白金)処理することにより、通電性を持たせることも可能です。
ご提案例
01
マイクロオプティクス

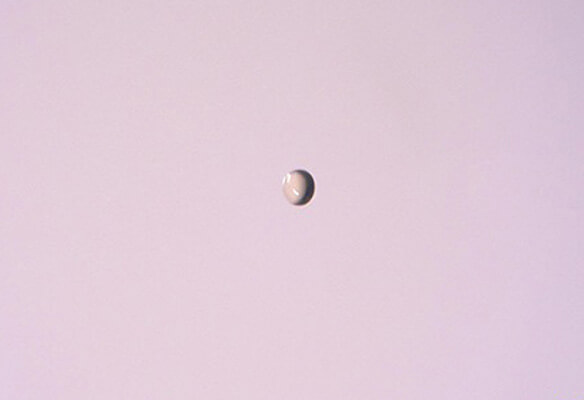

滑らかな表面を持つ半球のマイクロレンズ
02
バイオメディカル・ エンジニアリング

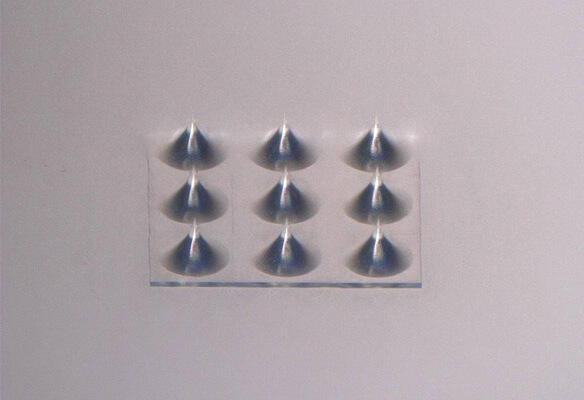

鋭い先端を持つマイクロニードルアレイ
03
マイクロ・ラピッド・ プロトタイピング

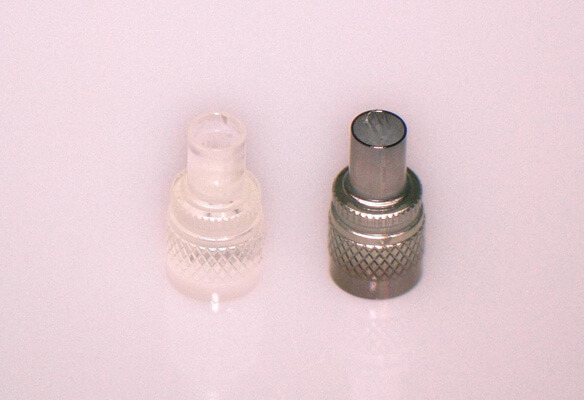

導電性をもたしたプラグ
(工法：スパッタリング/材質：白金)
(工法：スパッタリング/材質：白金)
04
マイクロ流路

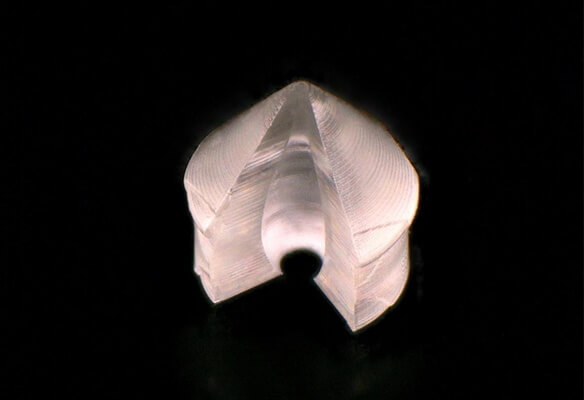

切削では難しい内部がアンダー形状のノズル
05
バイオミメティクス

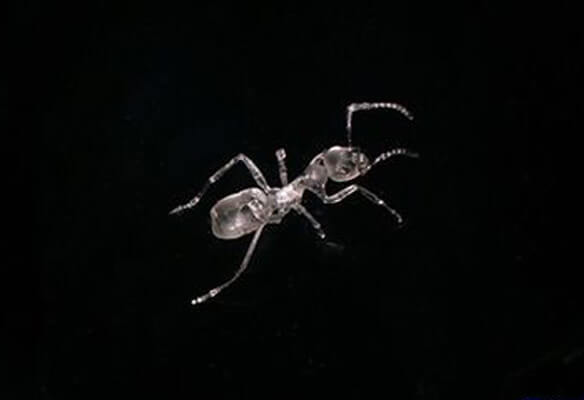

CT撮影した蟻を実寸大で造形
06
フォトニクス

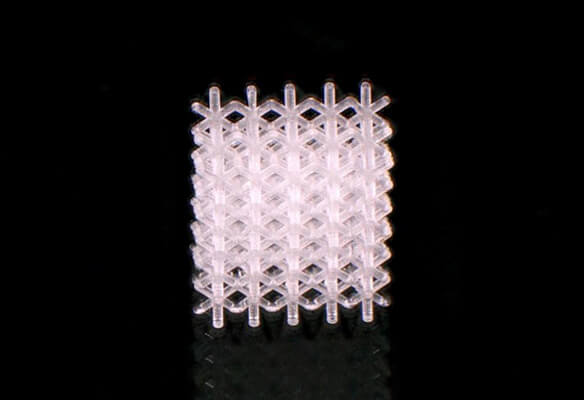

超微細なラティス構造
07
マイクロ・ラピッド・ プロトタイピング

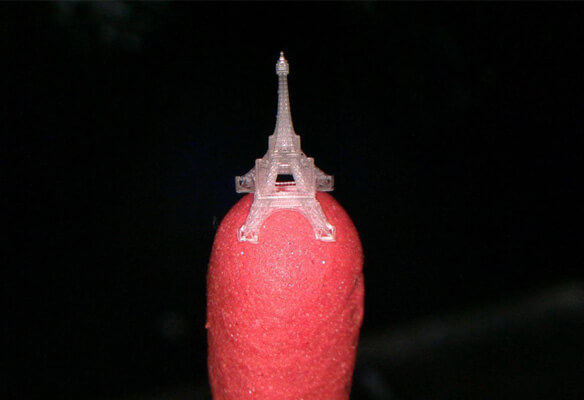

マッチ棒の上に聳え立つエッフェル塔
08
マイクロ・ラピッド・ プロトタイピング

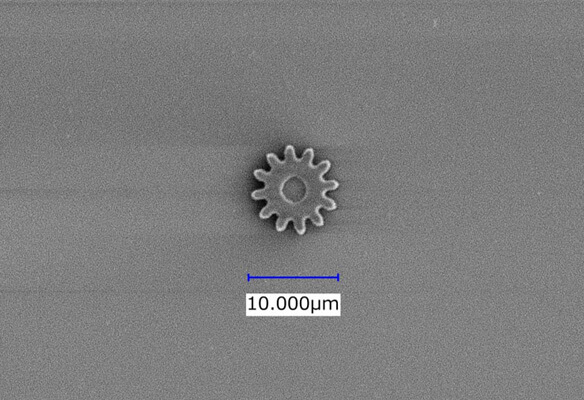

外接円が10μmの平歯車
09
マイクロ・ラピッド・ プロトタイピング

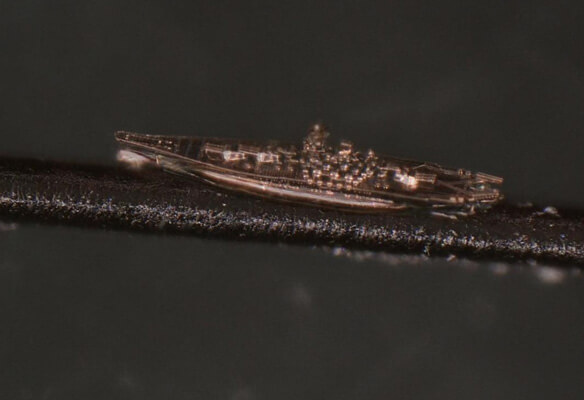

髪の毛の上を航路するメッキ済の戦艦大和
(工法：スパッタリング/材質：白金)
(工法：スパッタリング/材質：白金)

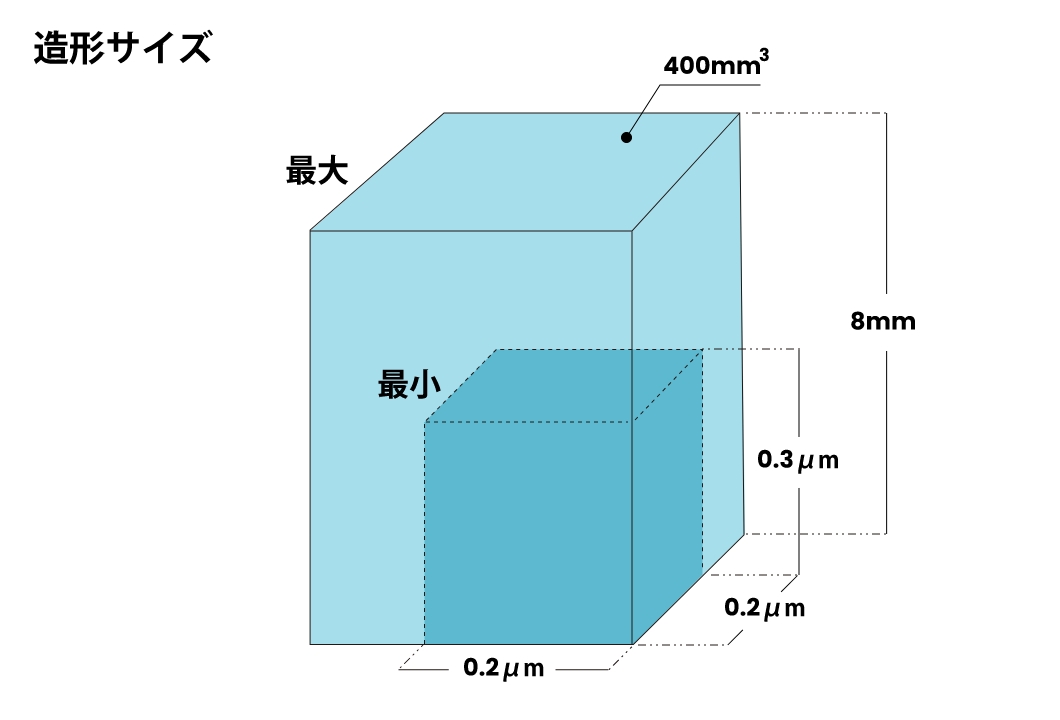

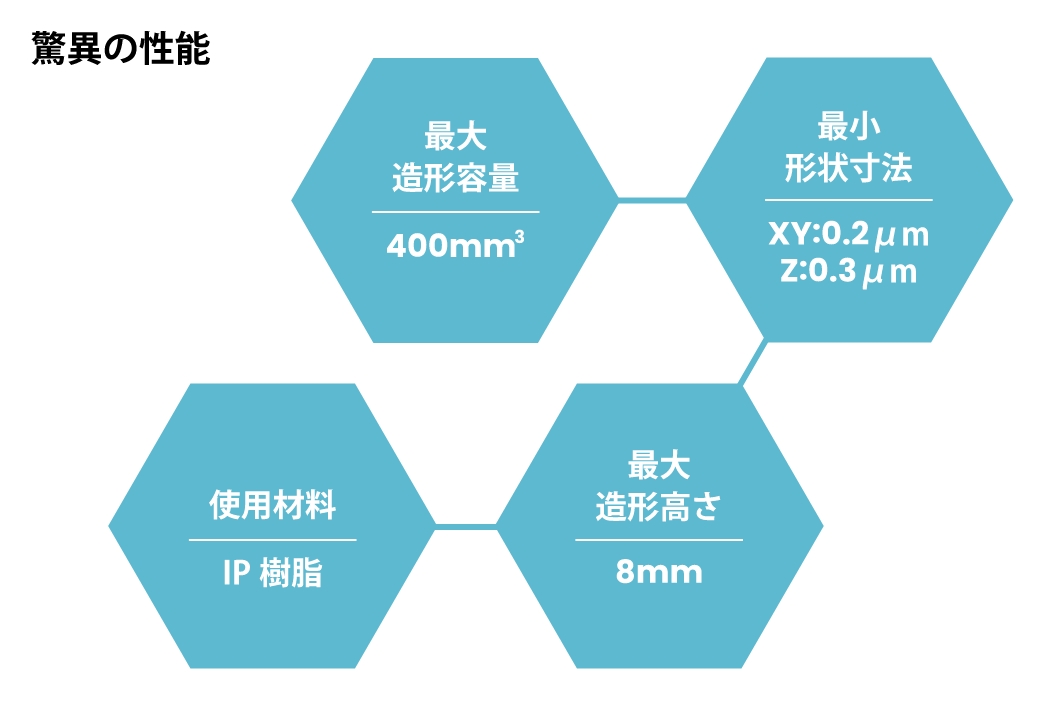

超微細3Dプリント スペック
| 造形モード | 基板 | 耐熱性 | 最小サイズ | 最大サイズ | |||
|---|---|---|---|---|---|---|---|
| ボクセル (XY方向) |
層の厚み (Z方向) |
ボクセル (XY方向) |
層の厚み (Z方向) |
最大体積 | |||
| LF | シリコン | IP-Q 242℃ | 1.2㎛ | 5㎛ | 15mm | 8mm | 400m㎥ |
| MF | ITO | IP-S 300℃ | 0.6㎛ | 1㎛ | 10mm | 3mm | 50m㎥ |
| SF | シリカ | IP-Dip 371℃ | 0.2㎛ | 0.3㎛ | 10mm | 3mm | 0.1m㎥ |
サービスフロー
STEP 01
お問い合わせ
お電話かメールにてご要望・詳細をご連絡ください。
STEP 02
3Dデータお預かり
微細にしたい現物、または略図でも対応可能。
STEP 03
お見積り
ご了承のうえ、
ご発注ください。
ご発注ください。
STEP 04
製作
製作期間は形状によって変動します。
STEP 05
発送
微細のため、受領後の取扱いにはご注意ください。
オプション
乾式メッキ
（材質:白金、その他）
（材質:白金、その他）
オプション
マイクロ撮影
お見積もり・お問い合わせはこちらまで
受付 8:30～17:30 [ 土日祝日を除く ]
メールでのお問い合わせはこちら
資料ダウンロード
企業と大学の連携
素晴らしいパートナーシップ
"Nanoscribe システム"についての研究は弊社と京都先端科学大学の協働で行われています。現在このシステムで造形した超微細構造物は樹脂で生成されていますが、今後は鋳造技術を用いた金属への転写の研究が進められています。
