DIGITAL CAST(デジタルキャスト)
0円金型
金型不要で1個から鋳造可能
開発試作・単品単発・オーダーメイドの金属製品に最適
金型不要で1個から鋳造可能
開発試作・単品単発・オーダーメイドの金属製品に最適
ロストワックス×デジタル
デジタルキャストとは3Dプリンターで樹脂模型を製作し、それを原型としてロストワックス同様の流れで金属製品を製作する方法です。
鋳造品を型不要・超少ロット対応向きの開発・試作でもメリットあるご提案。オーダーメイドで個人のお客様の金属部品の製作依頼にも対応致します。
鋳造品を型不要・超少ロット対応向きの開発・試作でもメリットあるご提案。オーダーメイドで個人のお客様の金属部品の製作依頼にも対応致します。
デジタルキャストにおける CASTEM Color
COST DOWN
通常ロストワックスにおける型製作が不要な為、金型費が不要
FREEDOM
難切削品を型費不要で一個から鋳造可能
SHORT TERM
金型製作不要の為、工期短縮により最短二週間対応の実例
SPECIALTY
複雑三次元形状が得意
COMPLICATED
鉄系・ステンレス系・銅・アルミなど豊富な材質対応
ご提案例
01

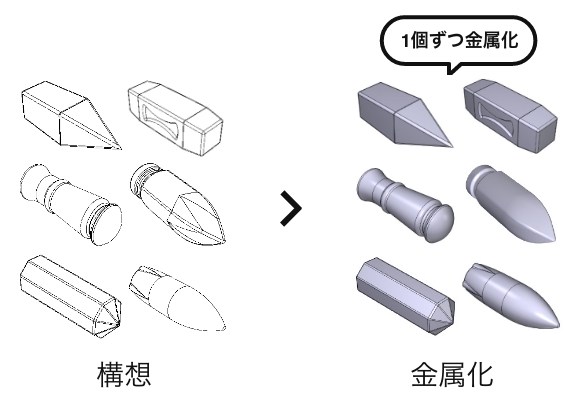

複数形状検討時、 各一個から金型無し鋳造で 試作検証可能
![複数形状検討時、 各一個から金型無し鋳造で 試作検証可能](/upload/save/page/ec4a57039656d3a01a754223114cd115.jpg)
02

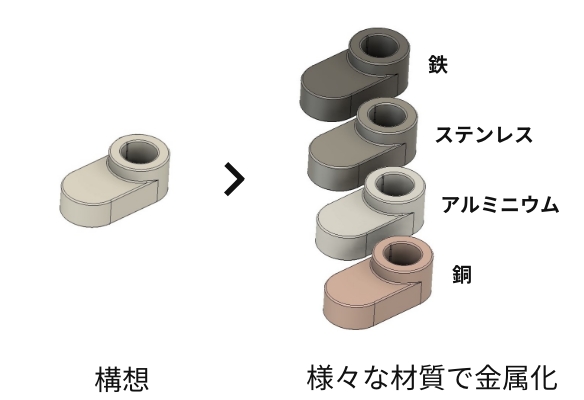

同一形状で各材質を変更し、 試作検証可能
![同一形状で各材質を変更し、 試作検証可能](/upload/save/page/8b1e8c52e3c473007e8af35a1d348393.jpg)
03

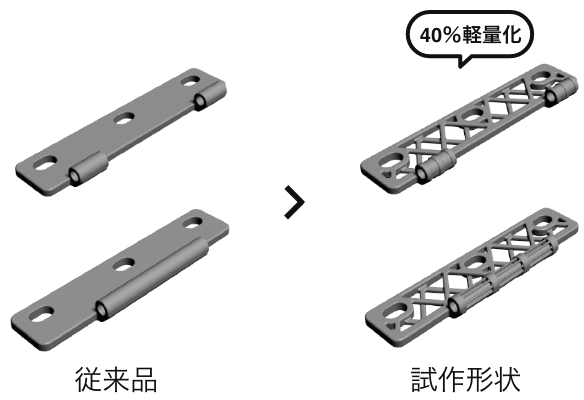

鋳造品での強度検証
![鋳造品での強度検証](/upload/save/page/343c49f2eeb607ee790a787381054103.jpg)
04

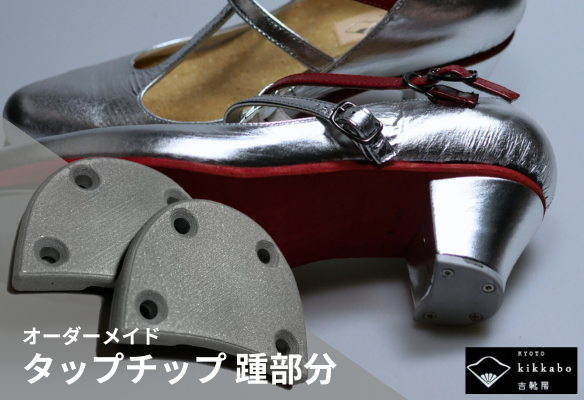

カスタムパーツなどオリジナル部品も対応可能
![オーダーメイド](/upload/save/page/9c27ddd383b4a06e0a3a9401fbed3dc1.png)
05

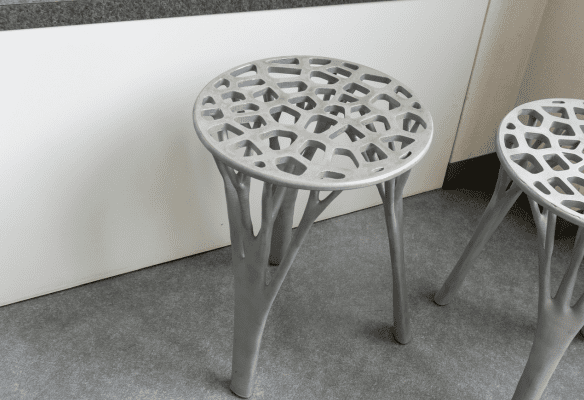

自作の造形物など個人のお客様の依頼も対応可能
![造形物](/upload/save/page/1033a820e55b7e9b4a834055af6686b7.png)
06

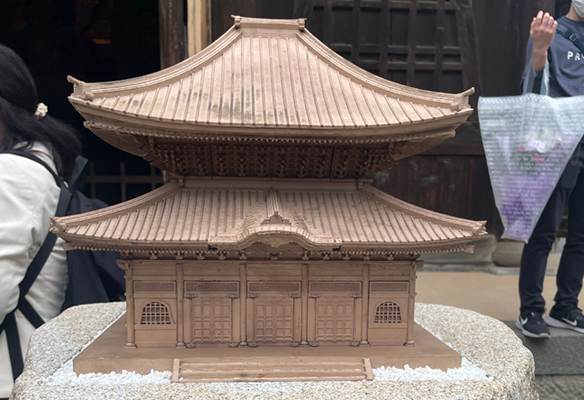

歴史的建造物のミニチュア化
![建長寺模型](/upload/save/page/bc1a636e53374845c027e27363ab9ce6.png)
製造工程
![3Dプリント](/upload/save/page/3139d9a9e4037e883ef60a0e54d89c95.jpg)

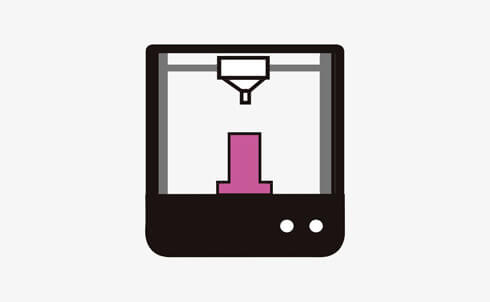

01.3Dプリント
3Dプリンターでモデルを成形する(樹脂素材)。
![セラミックコーディング](/upload/save/page/6accb1268f91f1a95aa555116937c94d.jpg)

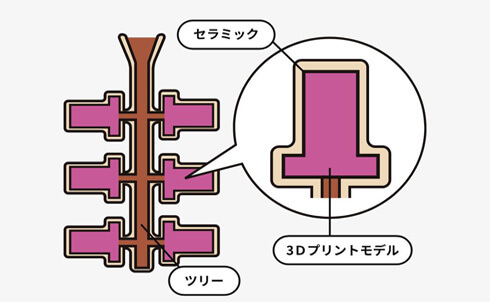

02.セラミックコーディング
ワックスツリーにセラミック液および粉末を4〜6層程度コーディングする。
![鋳型焼成](/upload/save/page/ac65330df746f6dd070f85cfe73ee7c8.jpg)

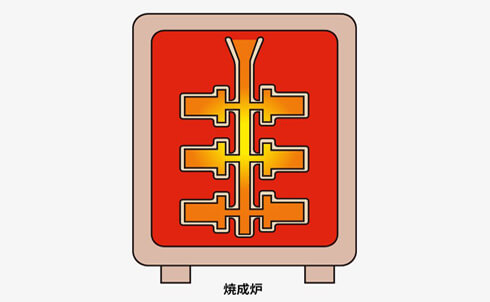

03.鋳型焼成
高温で3Dプリントモデルを完全に消失させ、セラミック鋳型を焼成する。
![鋳造](/upload/save/page/3b8a9cc3d5ebcf642845bc9c23c62ab3.jpg)

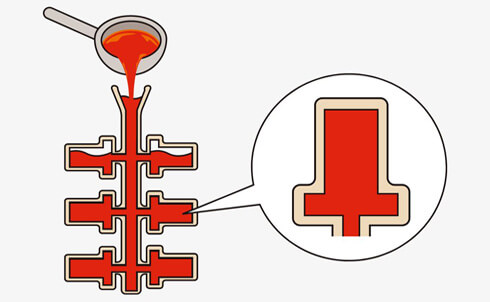

04.鋳造
溶融させた金属を鋳型に注湯する。
資料ダウンロード
材質
分類 | 材質 |
---|---|
炭素鋼 | S25C,S45C |
Cr-Mo鋼 | SCM415,SCM435,SCM440 |
Ni-Cr鋼 | SNC415,SNC815 |
Ni-Cr-Mo鋼 | SNCM220,SNCM439,SNCM616 |
工具鋼 | SK105,SKS3,SKD11,SK85,SKD61 |
ハイス鋼 | SKH51,SKH57 |
ステンレス(オーステナイト系) | SCS13(SUS304),SCS14(SUS316),SUS303,SCS19(SUS304L)SCS16(SUS316L),SCS18(SUS310S) |
ステンレス(マルテンサイト系) | SCS1(SUS410),SCS2(SUS420J1),SCS2A(SUS420J2),SUS440C |
ステンレス(析出硬化系) | SCS24(SUS630) |
ステンレス(フェライト系) | SUS430 |
ステンレス(二相系) | SCS11(SUS329J1) |
耐熱鋼 | SCH13,SCH21,SCH22 |
特殊鋼 | SUJ2,SUP10,SUM23 |
鋳鉄 | FC200,FCD500 |
アルミ合金 | AC4C,AC7A,A6061(精鋳),A7075(精鋳) |
銅合金 | CAC102(純銅),CAC302(HBsC2),CAC403(BC3),CAC703(ALBC3),CAC802(SzBC2),CAC502A(PBC2),CAC203(YBsC3),CrCu(クロム銅) |
Co合金 | ステライト12 |
サイズの目安

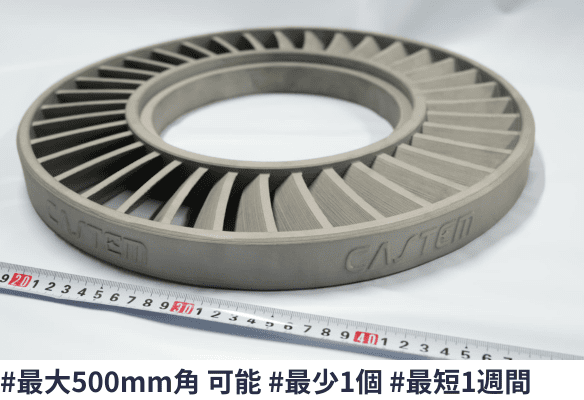

サイズ | ~500mm角 程度 |
---|---|
最短(1辺) | 5mm 程度 |
最長(1辺) | 700mm 程度 |
部分肉厚(最小) | 1mm 程度 |
最小重量 | 数g 程度 |
最大重量 | 100㎏ 程度 |
